常見的電阻器分類及其應用介紹
時間：2021-04-28 20:12:47
電阻器的分類也是多種多樣的，通常分為三大類：固定電阻、可變電阻、特種電阻。按用途分類有:限流電阻、降壓電阻、分壓電阻、保護電阻、啟動電阻、取樣電阻、去耦電阻、信號衰減電阻等；按外形及制作材料分類有:碳膜電阻、硼碳膜電阻、硅碳膜電阻、合成膜電阻、金屬膜電阻、氧化膜電阻、實心(包括有機和無機)電阻、壓敏電阻、光敏電阻器、熱敏電阻、水泥電阻、拉線電阻、貼片電阻等類型。

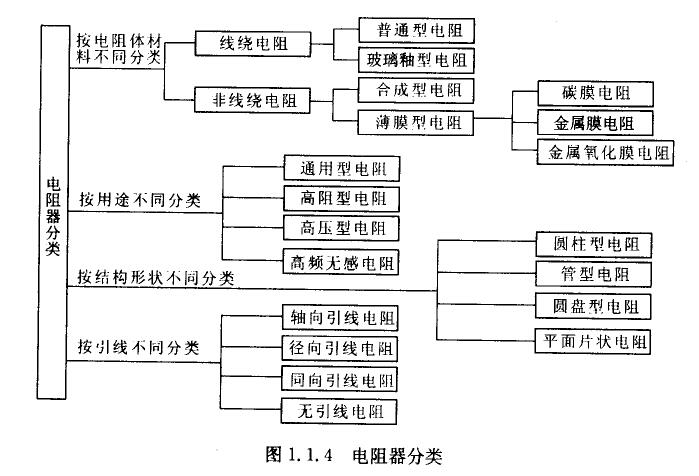

電阻器也可以按電阻體材料、用途、結構形狀、引出線的不同分類，具體含義如圖1所示。
常見電阻器及其應用
1、碳膜電阻器

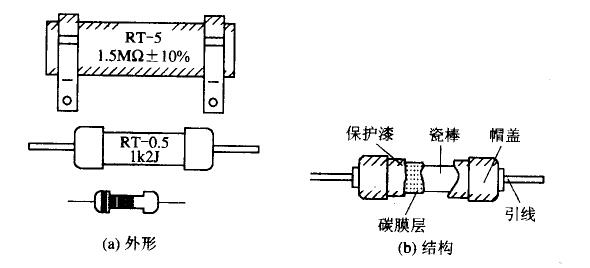

碳膜電阻器是將通過真空髙溫?zé)岱纸獾慕Y(jié)晶碳沉積在柱形或管形的陶瓷骨架上制成的。用控制碳膜的厚度和刻槽來控制電阻值。碳膜電阻器的外形和結構如圖2所示。
碳膜電阻器
碳膜電阻器有良好的穩定性，負溫度系數小，高頻特性好，受電壓和頻率影響較小，噪聲電動較小，脈沖負荷穩定，阻值范圍寬，制作工藝簡單，生產成本低，所以非常廣泛地應用在各種電子產品中。
金屬膜電阻器

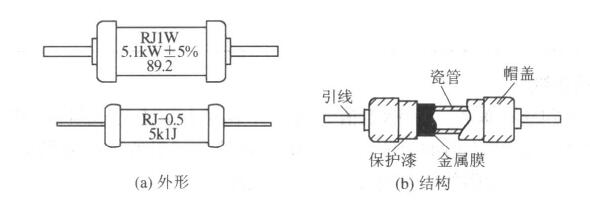

金屬膜電阻器是將金屬或合金材料用真空加熱蒸發在瓷基體上形成一層薄膜而制成的， 也有采用高溫分解、化學沉積和燒滲等方法制成的，外形和結構如圖3所示。
圖3 金屬膜電阻器
金屬膜電阻器穩定性和耐熱性能好，溫度系數小，工作頻率范圍大，噪聲電動勢很小，常在 高頻電路中使用。
金屬氧化膜電阻器

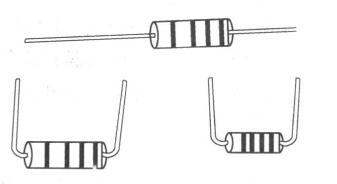

金屬氧化膜電阻器是用錫和銻等金屬鹽溶液（四氯化錫和三氧化銻)噴霧到約為550°C的加熱爐內的熾熱陶瓷骨架表面上，沉積后而制成的。這種電阻器的導電膜層均勻，膜與骨架基體結合牢固，有些性能優于金屬膜電阻器。 金屬氧化膜電阻器外形如圖4所示。普通金屬氧化膜電阻器的外形與金屬膜電阻器基本相同，其結構多為圓柱形并為軸向式引出線。
圖4 金屬氧化膜電阻器
金屬氧化膜電阻器比金屬膜電阻器抗氧化能力強，抗酸、抗鹽的能力強，耐熱性能好。 金屬氧化膜電阻器的缺點是由于材料的特性和膜層厚度的限制，阻值范圍小，其阻值范圍為1Ω~200 kΩ；額定功率為1/8~10 W；25 W~50 kW。
合成碳膜電阻器

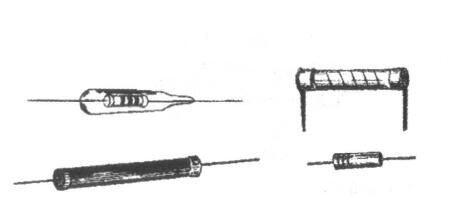

合成碳膜電阻器是將炭黑、填料和有機粘合劑配成懸浮液，涂復在絕緣骨架上，經加熱聚合而成。它的阻值范圍高，可以達到10~106 MΩ;額定功率為1/4~5 W；最高工作電壓為 35kV。其缺點是抗?jié)裥圆?，電壓穩定性低，頻率特性不好，噪聲大。這種電阻器不適合用于通用電阻器。這種電阻器主要適用于高壓和高阻用電阻器，并常用玻璃殼封裝，制成真空兆歐電阻器，用于微電流測試。它的外形如圖5所示。
圖5 合成碳膜電阻器
有機合成實心電阻器

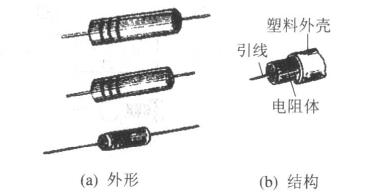

有機合成實心電阻器是將炭黑、石墨等導電物質和填料與有機粘合劑混合成粉料，經專用設備熱壓后裝入塑料殼內制成的。實心電阻器的引線壓塑在電阻體內，一種是無端帽的電阻器，另一種是有端帽并把端帽作為電極的電阻器。有機實心電阻器外形和結構如圖6所示。
圖6 有機合成實心電阻器
這種電阻器機械強度高，可靠性好，具有較強的過負荷能力；體積小，價格低廉；固有噪聲大，分布參數較大，電壓和溫度穩定性差，阻值范圍4.7Ω~22 MΩ；工作電壓為250~500 V； 額定功率為1/4~2 W。這種電阻器不適合用于要求較高的電器電路中。目前常見的有機合成實心電阻器有RS11型和RS型。RS型有機實心電阻器常用于汽車儀表(機油壓力表)上。
玻璃釉電阻器

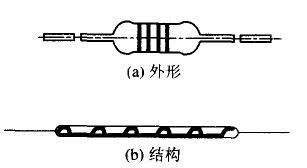

玻璃釉電阻器是由金屬銀、銠、釕等金屬氧化物和玻璃釉粘合劑混合成漿料，涂復在陶瓷骨架體上，經高溫?zé)Y(jié)而成。目前多用氧化釕和玻璃釉粘合劑制成電阻器。金屬玻璃釉電阻器有普通型和精密型。玻璃釉電阻器的外形和結構如圖7所示。
這種電阻器耐高溫，耐濕性好，穩定性好，噪聲小，溫度系數小，阻值范圍大，阻值范圍為4.7Ω~200 MΩ；額定功率有1/8 W、l/4 W、l/2 W、1 w、2 W,大功率有 500 W；最高電壓為15 kV。
線繞電阻器
線繞電阻器是用髙比電阻材料康銅、錳銅或鎳鉻合金絲纏繞在陶瓷骨架上制作而成的電阻器。這種電阻器有的表面被覆一層玻璃釉，常稱作玻璃釉線繞電阻器；有的表面被覆一層保護有機漆或清漆，稱為涂漆線繞電阻器;還有的是由沒有保護的裸線繞制的，稱作裸式線繞電阻器。表面涂敷保護層的線繞電阻器，除了對電阻器起保護作用外，也有利于在工作環境條件變化時保持其阻值的穩定性。線繞電阻器外形如圖8所示。
線繞電阻器的噪聲小，甚至無電流噪聲；溫度系數小，熱穩定性好，耐高溫，工作溫度可達到315°C；功率大，能承受大功率負荷；阻值范圍為0.1Ω~5 MΩ；額定功率1/8~500 W。缺點是高頻性能差。
